氧弹燃烧—离子色谱法测试工程塑料制品中氟、氯、溴

随着现代工业的快速发展，工程塑料因其优异的机械性能、耐化学腐蚀性及可加工性，在电子电气、汽车制造、航空航天等领域的应用日益广泛。然而，工程塑料的合成与加工过程中常需引入含卤素化合物(如氯、溴等)作为阻燃剂[1]、增塑剂或反应中间体。尽管卤素在提升材料性能方面具有重要作用，但其潜在的环境与健康风险不容忽视。例如，含卤素物质在高温或焚烧条件下可能释放二噁英、呋喃等有毒有害物质，对生态系统和人体健康造成长期威胁。因此，国际环保法规(如欧盟RoHS指令、IEC61249标准等)均对卤素含量提出了严格限制，要求氯、溴含量通常不超过900×10-6,氯、溴含量总和不超过1 500×10-6[2],特定溴化阻燃剂(如多溴联苯、多溴二苯醚)甚至被明确禁用。

在此背景下，建立快速、准确且灵敏度高的卤素检测方法，成为工程塑料质量控制与环境合规性评估的关键环节。传统的卤素检测技术(电感耦合等离子体发射光谱法、X射线荧光光谱法、原子吸收光谱法)虽各有优势，但在样品前处理复杂度、多元素同时检测能力、痕量分析灵敏度等方面存在局限性。离子色谱法[3]作为一种高效分离与检测技术，凭借其无需衍生化处理、可同时测定多种阴离子(如F-、Cl-、Br-等)及极低的检测限(可达10-9级),近年来在聚合物材料分析领域展现出显著优势。尤其对于复杂基体的工程塑料样品，通过氧弹燃烧[4]或微波消解等前处理技术，离子色谱法能够有效消除基体干扰，实现卤素形态的精准定量。

本研究以工程塑料中卤素含量的高效检测为目标，系统优化离子色谱法的前处理流程与仪器参数，探究不同基体材料对检测结果的影响，并通过方法学验证(如线性范围、精密度、加标回收率),确保分析的可靠性与适用性。研究结果旨在为工程塑料行业的绿色生产、产品合规性认证及废弃物无害化处理提供技术支撑，同时推动离子色谱法在材料分析领域的进一步应用。

1 实验部分

1.1 仪器与试剂

离子色谱仪、电子天平(万分之一)、YR-1氧弹燃烧仪、超声波清洗机、循环水系真空泵、超纯水机等。

碳酸钠、碳酸氢钠均为优级纯；氟、氯、溴的标准溶液(质量浓度为1 000 mg/L),购买于坛墨官网；超纯水电阻率为18.25 ΜΩ·cm, 密理博；氧气纯度：99.999%,空气液化公司；0.22 μm的水系滤膜，龙津膜业科技有限公司。

1.2 实验方法

1.2.1 样品前处理

用尖嘴钳将试样裁剪成1 mm×1 mm粒状，准确称取0.1 g试样，精确至0.000 1 g, 置于石英坩埚中，加入1.5 mL的助燃剂，将准备好的氧弹罐沿氧弹内壁加入10 mL的超纯水进行润洗，润洗后的液体作为吸收液。绕好点火丝及棉线后，将石英坩埚放入氧弹中，使其点火丝与样品接触但不能碰触氧弹两端电极，旋紧氧弹盖，使其保持完全密封后，进行充氧，充氧的压力<3.0 MPa, 充氧时间为1 min。将充好氧的罐子放入氧弹燃烧仪中进行燃烧处理，燃烧完成后取出冷却至室温。打开氧弹罐，用超纯水冲洗石英坩埚及氧弹内壁至少3次后，连同吸收液一起转移至100 mL容量瓶中待用，同时做样品空白。

1.2.2 色谱条件

色谱柱：SH-AC-4型阴离子分析柱；柱温：30 ℃;流动相：3.6 mmol/L Na2CO3+3.4 mmol/L NaHCO3;洗脱方式：等度洗脱；流动相流速：1.0 mL/min, 进样体积：100 μL;电化学抑制器，抑制电流：60 mA;以保留时间进行定性，峰面积进行定量。

1.2.3 标准溶液配制

1)氟、氯中间标准混合溶液(200mg/L):用移液枪分别移取2 mL氟、氯标准溶液于100 mL的容量瓶中(其中氟、氯标准溶液质量浓度各为1 000 mg/L),用超纯水定容至刻度并摇匀，待用；

2)氟、氯、溴标准系列混合溶液：依次移取1 000 mg/L溴离子标准溶液0.1,0.5,1.0,2.0,5.0,10.0 mL于6个100 mL容量瓶中，同时再依次移取200 mg/L氟、氯混合标准溶液0.25,0.5,1.0,2.5,5.0,10.0 mL于上述的6个容量瓶中，用超纯水定容至刻度，摇匀，配制的氟、氯、溴标准系列混合溶液的浓度详见表1。

2 结果与讨论

2.1 样品量与样品大小的选择

1)分别称取PA6和PBT试样各0.2g, 进行氧弹燃烧，冷却定容至100 mL容量瓶中摇匀，取上清液过0.22 μm水系滤膜，稀释500倍后用离子色谱仪测试氟、氯、溴的含量，如表2中编号a所示结果；

2)将两种试样进行了裁剪，再次称取0.2g试样进行燃烧处理，冷却定容至100 mL容量瓶中摇匀，取上清液进行过滤，稀释500倍后用离子色谱仪后测试氟、氯、溴的结果，如表2中编号b所示结果；

3)将裁剪好的两种试样称取接近0.1g, 进行氧弹燃烧，冷却定容至100 mL的容量瓶中，上清液过0.22 μm水系滤膜，稀释1 000倍后上离子色谱仪后得到氟、氯、溴的测试结果，详见表2中编号c所示结果。

由表2的测试可知，采用编号c方式将试样裁剪成1 mm×1 mm的粒状后，称取0.1 g试样进行氧弹燃烧，测试得到氟离子的回收率在96.4%～98.5%,氯离子的回收率在95.2%～97.8%,溴离子的回收率在95.3%～103.6%,测试结果准确。因此，对于PA6和PBT这两种材质的工程塑料样品，建议将其剪碎后，称样量控制在0.1 g为最佳。

2.2 样品吸收液的选择

实验分别选取了20 mL的超纯水和20 mL淋洗液作为吸收液，上机测试后发现超纯水对氟、氯、溴的吸收能力与淋洗液几乎相当，测试结果详见表3。淋洗液做吸收液的样品空白较超纯水更高，且增加了前处理的风险，因此本实验采用20 mL的超纯水作为样品前处理过程中的吸收液较为合适。

2.3 方法的线性及检出限

按照1.2.2色谱条件对表1中的标准浓度梯度样品进行测试，得到标准色谱图，详见图1。以峰面积对被测离子的浓度计算线性回归方程，同时对样品空白重复测定7次，以测定结果的3倍标准偏差作为检出限，详见表4。

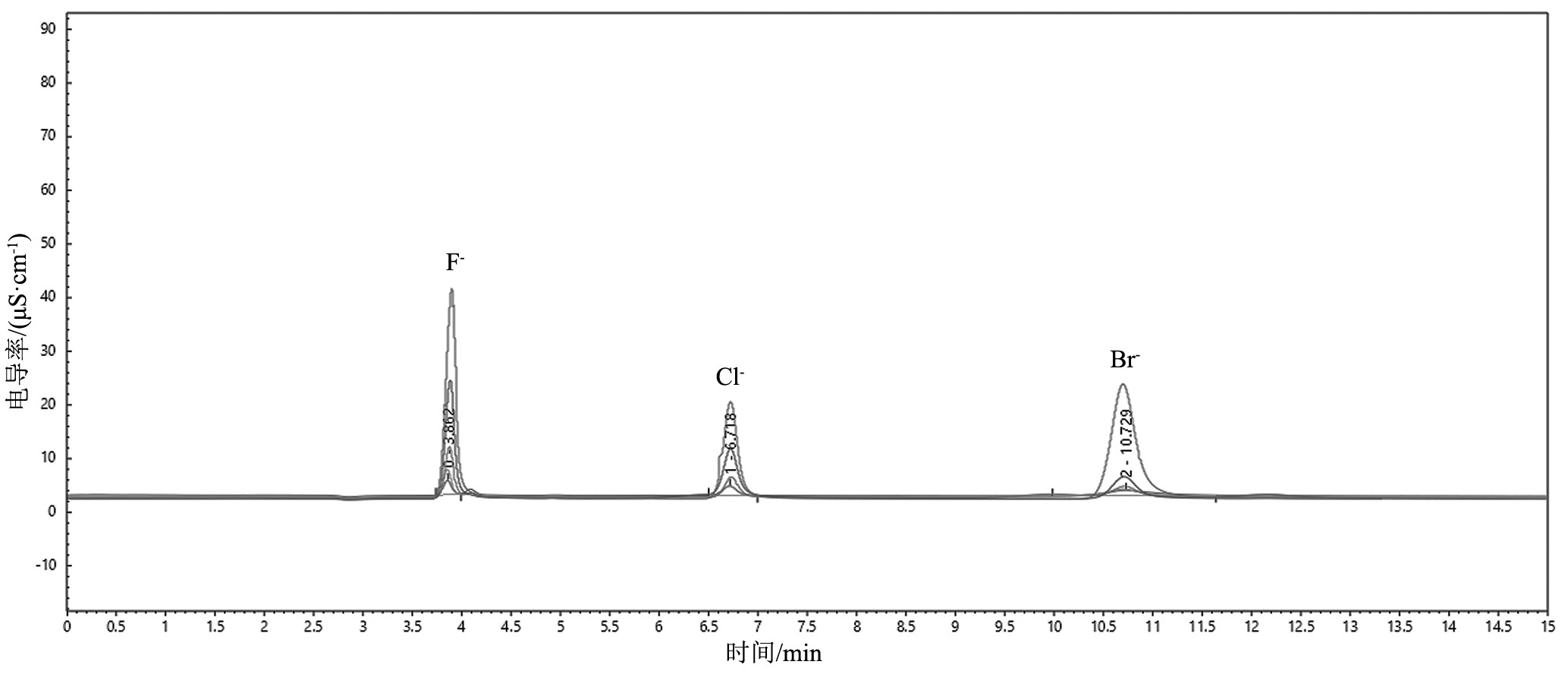

图1标准样品谱图叠加

2.4 方法精密度测试

选取PBT试样重复测定7次，计算其精密度，离子的标准测试数据详见表5所示。

由表5可知，PBT试样重复测定7次，氟离子的相对标准偏差RSD为1.52%,氯离子的相对标准偏差RSD为2.43%,溴离子的相对标准偏差RSD为3.11%。测试结果表明，该方法精密度良好，满足测试要求。

2.5 方法准确度测试数据

根据表2中编号c方式对稀释1 000倍PA6试样进行低、高浓度水平的加标实验，每种加标平行测定3次，取3次测试平均值，计算其加标回收率，高低浓度加标后的回收率详见表6。

通过表6可知，对稀释后PA6试样进行低、高浓度加标，氟离子的加标回收率在96.4%～99.1%,氯离子的加标回收率在95.2%～101.1%,溴离子的加标回收率在95.3%～99.5%。测试结果表明，该方法准确度高，可用于工程塑料样品的分析。

3 结论

采用氧弹燃烧—离子色谱法对工程塑料PA6和PBT两种试样进行了测试，通过优化前处理方法对两种材质的试样进行了精密度及加标回收验证。测试结果表明，该方法前处理简单易操作且检出限低、重复性好、准确度高，可用于工程塑料样品中卤素的测试。

上一篇：离子色谱法在化工排放污水水质检测中的应用

下一篇：离子色谱技术在食品检测中的应用

相关信息 MORE
